Имя ему бесконечный

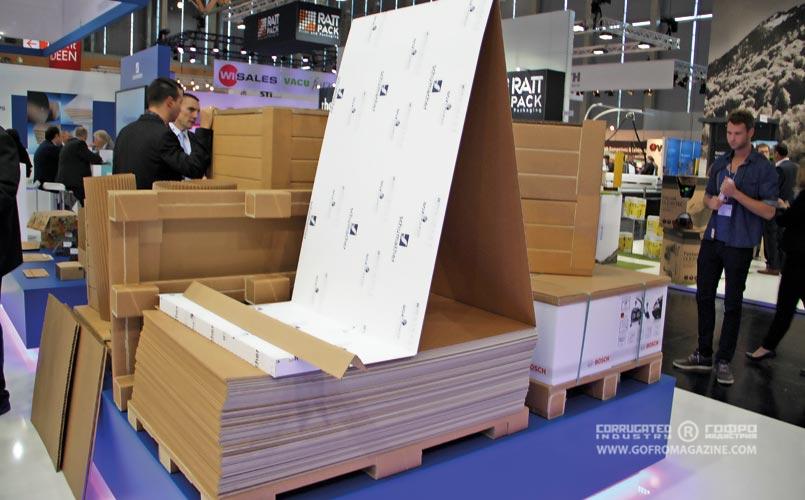

Что собой представляет бесконечный картон? Это очень длинный лист стандартного гофрокартона, который может быть легко согнут в нужных местах и сложен «гармошкой» («книжкой»). Если приподнять конец Z-картона, можно увидеть, как его части по сгибу напоминают букву «Z» –- отсюда и название «Z-картон» («зет-картон»). Разумеется, складывается Z-картон «гармошкой» не вручную, а в автоматическом режиме согласно изначально заданной программе. Она может поставляться с нанесением 2-цветной флексографической печати или с печатью по методу препринт.

Однако возникает вопрос: какая польза от того, что гофрокартон вместо привычной ленты, намотанной в рулон, «ломается гармошкой» и складывается в паллеты? Следуя утверждению великого классика «Если звезды зажигают, значит, это кому-нибудь нужно», приходим к выводу, что и это «гофро-ноу-хау» появилось для удовлетворения изменяющихеся потребностей современной промышленности.

Существенные плюсы

Бесконечный картон продолжает завоевывать сырьевой и упаковочный рынок своими конкурентными преимуществами.

Универсальность. Z-картон можно использовать для упаковки предметов различного размера, с ним исключена потребность в дополнительных наполняющих материалах. Наряду с этим, по запросу клиента, бесконечный картон может быть снабжен клеящей лентой, изготавливаться с различными вырезанными или перфорированными отверстиями.

Если раньше, только на заре использования Z-картона, его потребителями были упаковщики мебели, то сегодня  сфера использования «бесконечного» очень широка:  он  может быть применен для изготовления упаковки для мебели, автомобильных запчастей, электроники, упаковки для потребительских  и промышленных товаров, электронной коммерции и других видов упаковки. Таким образом, Z-картон – выгодное решение для клиентов, имеющих дело с множеством продуктов различных размеров и вынужденных использовать огромное число различных спецификаций на упаковочные материалы. На Z-картон может наноситься высококачественная печать.

Точность размера. При резке вручную Z-картон легко нарезается по длине, что позволяет получать требуемый размер. При резке спецмашиной создается упаковка точно по размеру в соответствии с потребностями.

Варьирование ширины и флютинга. Бесконечный картон может изготавливаться различной ширины (от 300 до 2400 мм) и с флютингом различной высоты. Таким образом, Z-картон выступает оптимальным решением при использовании упаковочного материала огромного числа различных размеров и спецификаций.

Z-картон позволяет оптимизировать цепочку логистики: начиная от закупки сырья для упаковки до полностью готового к отгрузке продукта

Рентабельность при хранении и транспортировке. Бесконечный картон обеспечивает рентабельное решение, позволяя поддерживать меньшие складские запасы за счет сокращения  ассортимента упаковки.

Гибкость в использовании. Бесконечный картон обеспечивает максимальную гибкость, поскольку его можно использовать для упаковки продуктов различного размера и в различных количествах.  При использовании для упаковки вручную данный картон легко может нарезаться по длине, что позволяет легче складывать его и получать требуемый размер.

Если резюмировать все вышесказанное, то получается такой список конкурентных преимуществ:

• снижение потребления материала – исключается потребность в дополнительных наполняющих материалах;
• минимизация повреждений во время транспортировки;
• экономия складских площадей (заменяет много отдельных форматов упаковки);
• меньший расход гофрокартона при упаковке товаров: размер упаковки в данном случае подбирается под сам товар, не остается «пустого» пространства, которое нужно чем-то занимать;
• меньше администрирования – упрощается складирование, управление запасами и оформление заявок;
• снижение транспортных расходов благодаря оптимальному использованию пространства транспортного средства.

Специфика производства

Для производства бесконечного гофрокартона используется существующий или новый гофроагрегат, в который встраивается специальная система (стекер гофроагрегата является несущей конструкцией). Максимальная скорость картона на выходе достигает 100-150 м/мин.

При производстве бесконечного картона появляется возможность снизить складскую площадь  под хранение сырья и заметно сократить количество технологических отходов

Предлагается как автоматическая, так и полуавтоматическая система биговки картона (операторы помогают сгибать картон при укладке на поддоны). В зависимости от размера производственного помещения укладку штабеля бесконечного картона можно организовать на листоукладчик верхнего стекера либо за стекер. Длина поперечного сгиба, в зависимости от заказов, может изменяться или оставаться фиксированной в соответствии с типом картона. В зависимости от раскроя заказов на гофроагрегате одновременно можно производить листовой и бесконечный картон. После установки полуавтоматической системы в будущем есть возможность дооснастить ее до автоматической. При переключении с обычного производства на производство бесконечного картона оператор дает команду на  опускание переключающего конвейера. Секции тянущих роликов транспортируют картон по переключающемуся конвейеру и выдвижным платформам в рилевочное устройство, которое наносит профиль сгиба на картон.

• При использовании автоматической системы картон направляется в накопительную корзину, и штабель устанавливается на поддон.
• Полуавтоматическая система направляет картон через выдвижную платформу с выходом в сторону оператора. Оператор принимает и направляет первый картон на паллету. Каждый сгиб направляется оператором на паллету. Смена штабеля инициируется либо поперечной резкой, либо дисковым ножом. При смене штабеля гофроагрегат не снижает скорость, поэтому картон может разогнаться до максимальной скорости 150 м/мин, чтобы дать оператору время на смену штабеля и установку новой паллеты на место. При смене штабеля полотно увеличивает скорость с помощью секций тянущих роликов. Когда последний сгиб поступает на паллету, оператор убирает готовую паллету и устанавливает новую, чтобы начать новый штабель.

Автоматизация укладки бесконечного картона

Полностью ручная укладка имеет ряд существенных недостатков: неровная укладка стопы картона, малая скорость укладки. Малая скорость работы гофроагрегата, в свою очередь, влечет за собой плохое качество изготовленного картона. Кроме того, снижается производительность линии. Исходя из этого, производители принимают решение автоматизировать ручную укладку путем установки и настройки автоматизированного подъемника с загрузкой пустых поддонов и выгрузкой готовой продукции – сложенного бесконечного картона. Эту задачу можно решить с помощью релейно-контакторной схемы управления, но для переделки и отладки такой схемы требуются значительные ресурсы.

Бесконечный картон – полностью перерабатываемый, изготавливаемый из возобновляемых ресурсов материал

Второй путь решения поставленной задачи – использовать в схеме программируемый логический контроллер с достаточным количеством входов/выходов для управления всеми агрегатами и исполнительными механизмами. Для уменьшения количества соединительных проводов и реализации возможности плавного регулирования управлением особо ответственными частями механизма могут использоваться частотные преобразователи. Остальные механизмы включаются в работу с помощью контакторов.

Состав автоматизированной системы в целом:

• подъемник;
• пластинчатый конвейер, установленный на подъемнике;
• входной и выходной рольганг для загрузки пустых поддонов и выгрузки поддонов с продукцией, а также вспомогательные агрегаты, облегчающие укладку стопы картона, (укладочные ленты, подбивочные пластины).

Кроме того, в системе предусмотрен аварийный световой барьер, полностью останавливающий подъемник в случае, если человек окажется в опасной зоне. Для приведения в движение подъемника, пластинчатого конвейера, рольгангов и вспомогательных перемещающихся агрегатов используются асинхронные двигатели, как наиболее надежные и бюджетные. Для некоторых механизмов требуется регулировка скорости движения, плавный пуск.

МНЕНИЕ ЭКСПЕРТОВ:

Владимир Петровский, руководитель отдела сервиса и продаж «Технопрофиль»

Востребованность Z-картона можно объяснить требованиями заказчиков призводить гофрокороба в основном для мебельной промышленности: большой ассортимент, тираж от 1 шт., срок поставки – от 2 до 4 часов. Эти требования сегодня не может выполнить ни один из производителей гофротары, поэтому линии по производству мебели оснащаются оборудованием для производства гофрокартонного ящика. Сырьем для этих линий может быть как листовой картон, так и бесконечный картон (Z-картон). Перерабатывая листовой картон, необходимо держать на складе большой ассортимент форматов листового картона или перерабатывать лист с большим процентом  отходов. Переработка бесконечного картона требует наличия на складе минимального ассортимента форматов, и в результате работы минимизируется количество отходов. Производство бесконечного или Z-картона является  новым ассортиментом продукции для производителей гофротары.

Стекер для производства бесконечного гофрокартона устанавливается поверх существующих стекеров гофроагрегата. Существуют два варианта укладки: 1) на верхний укладчик; 2) за укладчики.Таким образом, одновременно можно производить листовой и бесконечный картон, что упрощает планирование заказов на гофроагрегат.

Сегодня доступно два варианта – автоматический и полуавтоматический, где оператор направляет, помогает сгибаться картону по линии бигования при укладке.

Биговочный узел имеет две пары биговочного инструмента для производства 3- и 5-слойного картона. Дооснащение гофроагрегата оборудованием для производства бесконечного картона позволит освоить выпуск нового вида продукции, который сегодня в больших объемах завозится  по импорту.


Ульрих Зольч, менеджер сервисной службы Smurfit Kappa

Для производства бесконечного картона предприятию потребуется переналадить гофроагрегат – добавить узел укладки Z-картонной ленты. Скорость обычного гофроагрегата не так высока, как на оборудовании для производства листового картона. Опыт работы нашей компании по выпуску бесконечного картона –более 25 лет. Объем производства составляет около 45 млн м² в год, и этот продукт успешно продается во всей Европе. Востребованность в этогом видае картона в первую очередь связанао с активизацией интернет-коммерции и необходимостью в упаковке самыих разных модификаций.

Среди преимуществ бесконечного картона:

▪ возможность производства как больших, так и минимальных партий Z-картона;
▪ высокая призводительность и снижение себестоимости;
▪ меньше производственных площадей для хранения картона;
▪ уменьшение количества рабочего персонала;
▪ минимизация расходов на транспортировку (до 50% экономии для производителя и потребителя).

Кроме вышеперечисленных преимуществ, стоит отметить, что при производстве Z-картона возможно менять размер партии в процессе производства, а также запускать паллету Z-картона в полностью автоматизированное производство упаковки.

Для упаковки солнцезащитных штор, длинных металлических фитингов, пластиковыих профилей заготовки из Z-картона при необходимости можно складывать вручную.

Сегменты рынка, где используется бесконечный картон:

▪ упаковка для автомобильных запчастей;
▪ упаковка для электроники;
▪ упаковка для потребительских и промышленных товаров;
▪ упаковка для мебели.

В России, как нам известно, оборудование для переналадки агрегатов для выпуска Z-картона приобретено в большом количестве. К примеру, в Калининграде работают пять машин, одна из которых изготавливает Z-картон нашей марки.

Чтобы оптимизировать качество и стоимость упаковки из Z-картона, наша компания предлагает клиентам услуги  продукт-менеджера, который помогает разработать оптимальное
упаковочное решение.


Глеб Алексеев, генеральный директор «Интерфлексо М»

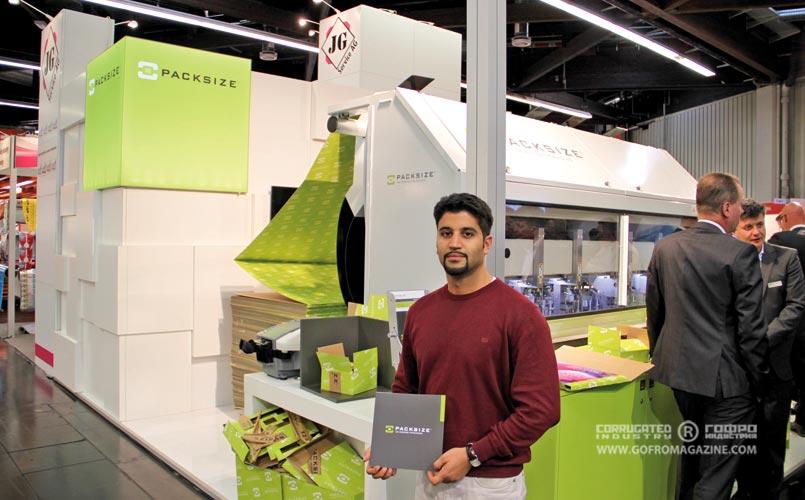

Основные потребители Z-картона, производимого как нашей компанией, так и подобными в России, – мебельщики. Их число составляет около 20% всей клиентской базы предприятия. Что привлекает в Z-картоне? Возможность индивидуального производства – ящика одного типа, одного размера, причем в минимальной партии экземпляров. Для этого используется специальный плоттер, вырезающий гофроящики из подающейся ленты Z-картона.

Благодаря специальной встроенной наладке стандартного гофроагрегата происходит натяжение ленты бесконечного картона (в составе картона есть добавки, которые способствуют нужному натяжению) и фиксирование длины каждой части «гармошки». Также можно задать ширину паллеты. Укладывается паллета Z-картона на поддон, что облегчает транспортировку.
