Единственный в своем роде
Запатентованный конус с функцией сталкивания рулонов Duplex
Duplex - unique patented roll ejector chuck
Заказчики часто сообщают о случаях повреждения гильз из-за низкого качества материала гильзы или тонких стенок гильзы, что делает гильзу более хрупкой и подверженной повреждениям. Это приводит к проскальзыванию и образованию брака бумаги, а также к проблемам со сталкиванием рулонов.
- Как обеспечить превосходный захват гильзы из любого материала?
- Как избежать застревания рулона на размотчике и обеспечить высокий уровень безопасности для оператора и оборудования при замене рулона?
Основываясь на пожеланиях заказчиков и в сотрудничестве с мировыми лидерами машиностроения, мы разработали уникальный конус Duplex с функцией сталкивания рулонов.
Duplex объединяет в себе приводимый в действие крутящим моментом механический конус Renova и пневматический телескопический поршень (6 бар).
Эта запатентованная революционная разработка Renova обеспечивает следующие преимущества:
- Превосходный захват любых гильз.
Превосходный захват с первого этапа работы за счет большой контактной поверхности и минимального расстояния между захватами и внутренней частью гильзы рулона. Duplex не повреждает гильзы (гильзы могут использоваться повторно).
- Рулоны не застревают на раскате.

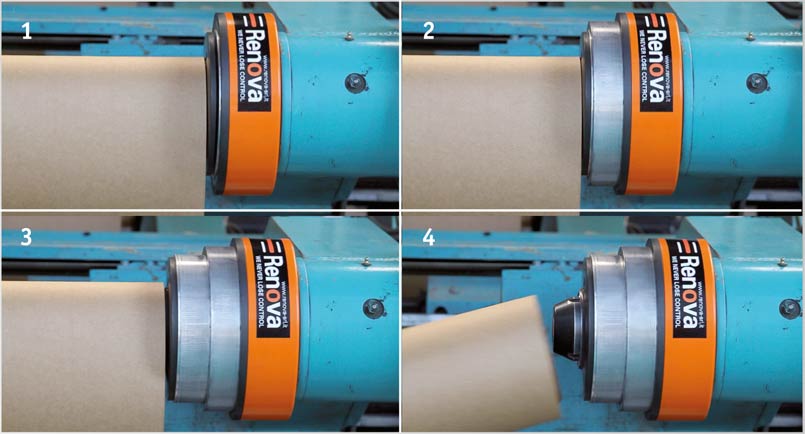

Автоматическое сталкивание рулонов любого размера гарантируется всегда, даже если гильза повреждена. Соосный конусу поршень обеспечивает осевое усилие, направленное напрямую на рулон, для общего осевого усилия 20 000 Н + 10 000 Н.
- Отсутствие брака.
Экономия за счет отсутствия брака.
- Высокий уровень безопасности во время замены рулонов.
Duplex сводит на нет использование рычагов или других инструментов для снятия заблокированных рулонов.
- Не требует технического обслуживания.
Duplex можно очищать от загрязнений на размотчике, запчасти не требуются.
Габаритные размеры Duplex учитывают проектные размеры и не зависят от ширины рулона. Duplex заменяет обычную сложную систему сталкивания на основе кинематического движения с помощью рычагов или других изогнутых компонентов.
Duplex на 100% подходит для всех размотчиков без системы сталкивания рулонов.

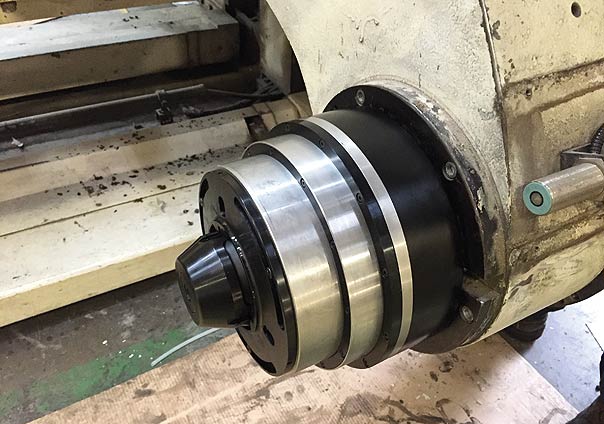

Duplex легко и быстро монтируется и не требует переделки размотчика.

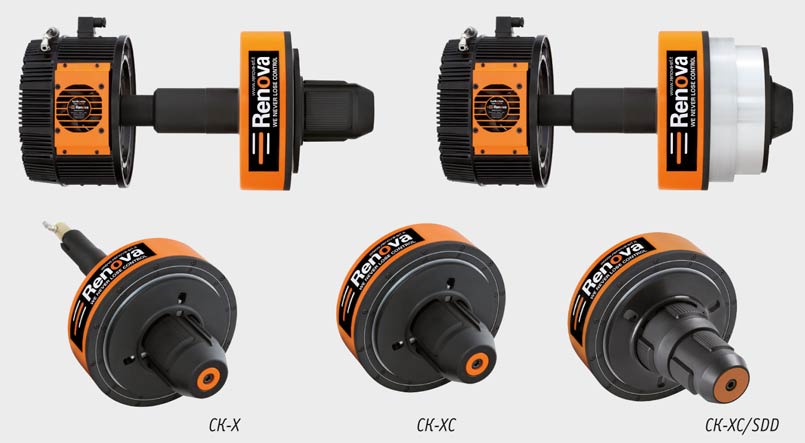

Предлагается широкий спектр моделей Duplex для гильз диаметром 70 мм, 100 мм, 3’ и 4’:
- конус с функцией сталкивания рулонов одного диаметра CK-X в комплекте с рычагом вала размотчика и вращающимся соединением;
- конус с функцией сталкивания рулонов одного диаметра CK-XC в комплекте с монтажным фланцем и вращающимся соединением;
- конус с функцией сталкивания рулонов двойного диаметра CK-XC/SDD в комплекте с монтажным фланцем и вращающимся соединением.
Duplex идеально подходит для работы с запатентованным экологичным пневматическим тормозом для модернизации размотчика.

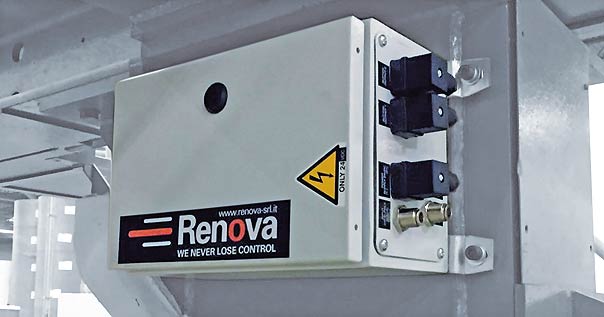

- Шкаф управления Duplex в качестве опции.
Втягивание пневматического поршня осуществляется с помощью шкафа управления Duplex. Шкаф включает в себя оригинальную панель управления машиной и позволяет управлять втягиванием пневматического поршня до 4 устройств Duplex (по 2 на размотчик) – при сохранении существующего управления размотчиком.
Более подробную информацию о продукции Renova Вы можете найти на сайтах www.renova-srl.it и www.karton.pro или обратившись в представительство ООО «Технопрофиль» +7 (812) 495 95 09, Email: info@technoprofil.ru.
Материал опубликован в номере журнала за 05.2017
