Проект на заводе Klingele Delmenhorst
Комплексное решение по периферии
End-to-end solution for the periphery area
MINDA пользуется доверием многочисленных заказчиков во всем мире и разрабатывает не только новую продукцию, но и оптимизирует функциональность имеющихся компонентов.
Теперь MINDA может предложить комплексное решение с прямым интерфейсом до и после линий переработки.
Компактное решение – многоуровневый внутризаводской склад (Inhouse Storage IHS)
Благодаря интеграции многоуровневого внутризаводского склада (IHS) заказчик смог улучшить планирование выпуска гофропродукции и значительно увеличить площадь для планируемого расширения производства.
При этом склад был адаптирован к условиям существующего пространства. Подлежащие хранению штабели без палет размещаются на четырех уровнях в ячейках с большой рабочей поверхностью.
Склад состоит из проезда, в котором работает устройство для обслуживания ячеек, телескопические вилы которого могут обслуживать ячейку в обоих направлениях. Штабель подается вглубь ячейки и доступен в любой момент. При небольшой ширине штабелей в одной ячейку можно разместить несколько единиц.
Префидер ADVECTOR 2800

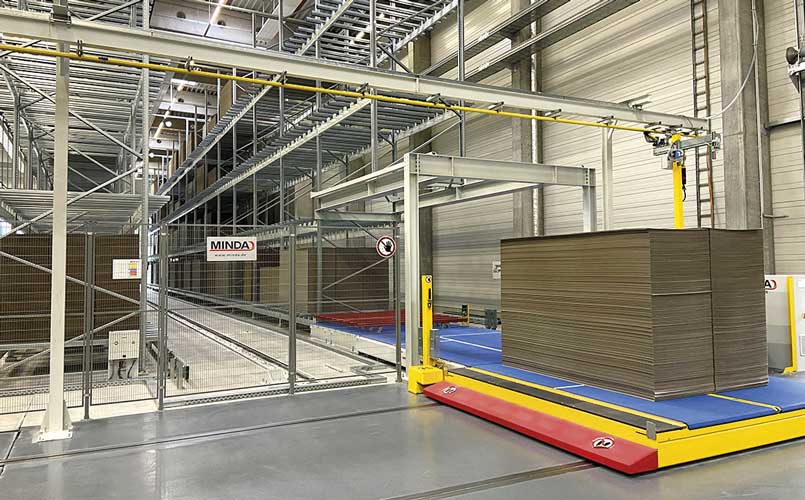

Снятые со склада IHS заготовки с помощью передаточной тележки транспортируются к префидеру. ADVECTOR в автоматическом режиме осуществляет бережную подачу листов гофрокартона на ротационную высечку.
В отличие от обычных решений штабели не приподнимаются, а обрабатываются напрямую небольшими пачками. Благодаря этому оператор получает возможность при необходимости выделить на сенсорной панели зону поврежденных листов в штабеле, которые не следует перерабатывать. ADVECTOR снимает штабель до маркировки, и оператор может затем убрать поврежденные листы. Кроме этого, такая концепция обеспечивает высокую производительность, так как уменьшается время смены штабеля по сравнению с обычными конструкциями. Выпуск остаточных листов и подача нового штабеля происходят параллельно. Внутренний буфер на подъемном столе и перед воротами потока наслаивающихся листов позволяет свести к минимуму время смены штабеля.
Устройство прижима заботится о бесперебойном процессе разделения даже при листах с короблением. Таким образом, контролируется подача каждого листа, чтобы исключить сбои в работе.

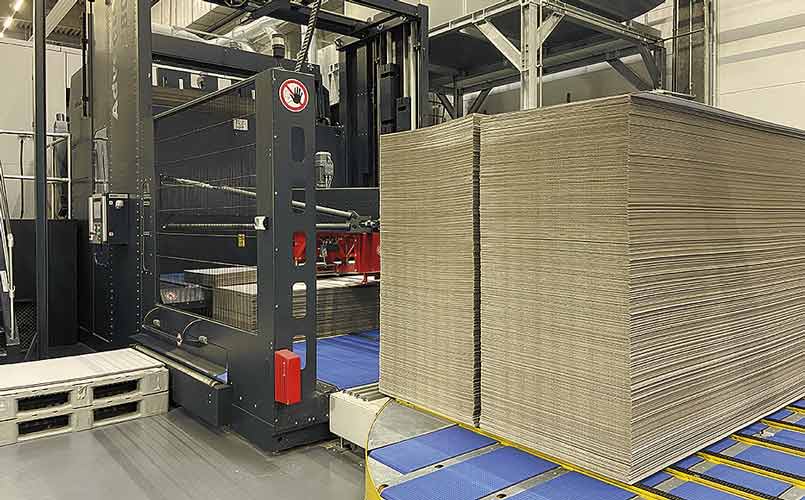

Непрерывный поток наслаивающихся листов попадает на ротационную высечку для дальнейшей переработки.
Разделение заготовок после высечки на линии брейкера FRACTOR
Линия разделения заготовок быстро и бережно разделяет готовую продукция после ротационной высечки. Линия состоит из двух расположенных друг за другом брейкеров, которые разламывают заготовки в поперечном, а затем в продольном направлении.
Электромеханический брейкер FRACTOR с регулируемой и при необходимости сегментированной балкой отличается высокой точностью позиционирования и простым обслуживанием. Благодаря использованию обрезиненной пластиковой цепи требуется только небольшое давление прижима, чтобы при разламывании не повредить гофру.
Компактная и модульная конструкция быстро монтируется, не требует много места и имеет высокую производительность, так как оба брейкера работают независимо друг от друга.
Палетайзер STRATOR DUO
Палетайзер STRATOR DUO сконструирован для максимального формата 2800x1700 мм, но может укладывать и два штабеля рядом друг с другом, каждый размером макс. 1350x1700 мм.
После второго брейкера FRACTOR было установлено оборудование MINDA для транспортировки пачек, состоящее из сферического стола, сферического креста и промежуточных транспортеров, для формирования слоев. Так как эти узлы не имеют зон защемления или срезывания, защитные ограждения не требуются.
Слои подготавливаются из двух маленьких штабелей рядом друг с другом или одного широкого штабеля. Каждый второй слой может переворачиваться в устройстве переворота. Устройство подачи промежуточного листа укладывает на слои листы из накопителя, и при необходимости весь слой переворачивается.
Палетайзер укладывает первый слой на подложку, выравнивает его и поочередно выкладывает друг на друга слой за слоем.
В примыкающей зоне контроля на сформированный штабель наносится этикетка и при необходимости укладывается защитный лист сверху.
Модульная конструкция отдельных компонентов дает возможность их адаптации к существующим на заводе требованиям, позволяет сэкономить место и сформировать открытую и доступную систему без опасных зон.
