Вертикальный предел

Автоматическая транспортировка бумажных рулонов в вертикальном и горизонтальном положении

Automatic transporting of paper rolls in vertical and horizontal position

Фирма Minda Industrieanlagen GmbH (Германия) более тридцати лет работает в сфере внутризаводской логистики для бумажной промышленности и гофропроизводства и разработала многочисленные ноу-хау для вертикальной и горизонтальной транспортировки бумажных рулонов на гофропроизводстве.

Требования по снижению высоты и увеличению грузоподъемности транспортеров, а также по увеличению гибкости дали толчок многочисленным разработкам, в результате которых Minda получила возможность предлагать весь комплекс оборудования для транспортировки рулонов из одних рук.

Богатый опыт по транспортировке рулонов в горизонтальном положении на производстве гофрократона трансформировался в интересные решения по транспортировке рулонов в вертикальном положении. При этом речь идет о перемещении значительно более тяжелых грузов со склада рулонов на погрузку или дальнейшую переработку. Поверхностная нагрузка на транспортер при этом может достигать более 2 т/м², а общая нагрузка – до 8 т.

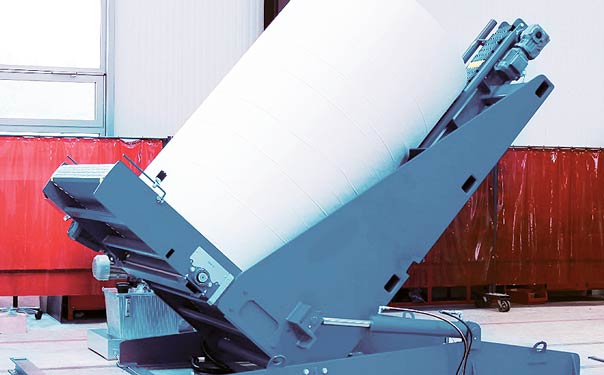

Minda предлагает кантователи в различном исполнении, различной производительности и высотой от 340 мм. Кантователь может переворачивать рулон как для вертикальной, так и для горизонтальной транспортировки.

Тележки могут принимать рулоны по одному и передавать их на следующий этап переработки или на склад.

Транспортировка рулонов на дальнейшую переработку внутри предприятия

Для зоны переработки на одном предприятии Minda реализовала проект в виде тоннеля между зоной склада и зоной переработки. Бумажные рулоны транспортируются на переработку по расположенному на высоте шести метров тоннелю. Вертикальный подъемник опускает их на уровень одного метра. Там они снимаются вилочным погрузчиком и подаются на соответствующую линию переработки.

В зависимости от требований и производительности конструкция подъемника может быть как с двумя, так и с четырьмя колоннами.

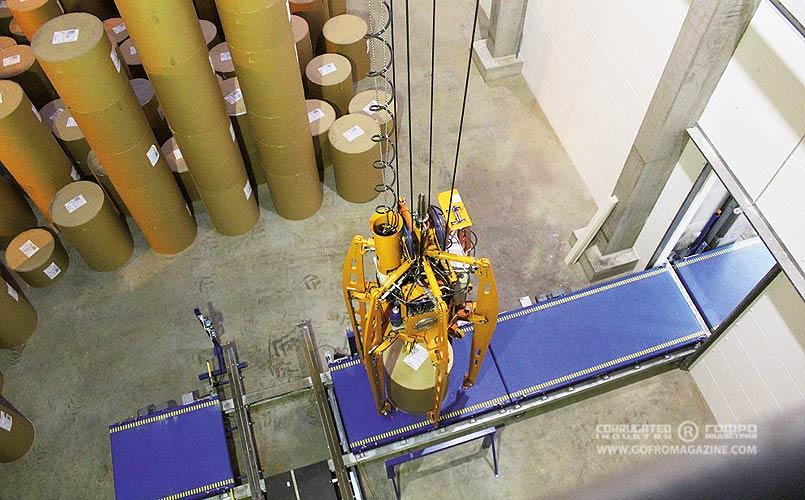

Вся транспортная система оснащена пластиковыми транспортерами и обеспечивает щадящую транспортировку бумажных рулонов в горизонтальном и в вертикальном положении без повреждений.

Техническое обслуживание и ремонт таких транспортеров проще и быстрее, чем при стальном исполнении оборудования, как это было раньше.

Именно эти требования были выполнены благодаря комбинации различных компонентов. Заказчик получил гибкую автоматизированную транспортную систему, которую в дальнейшем можно расширять по модульному принципу.

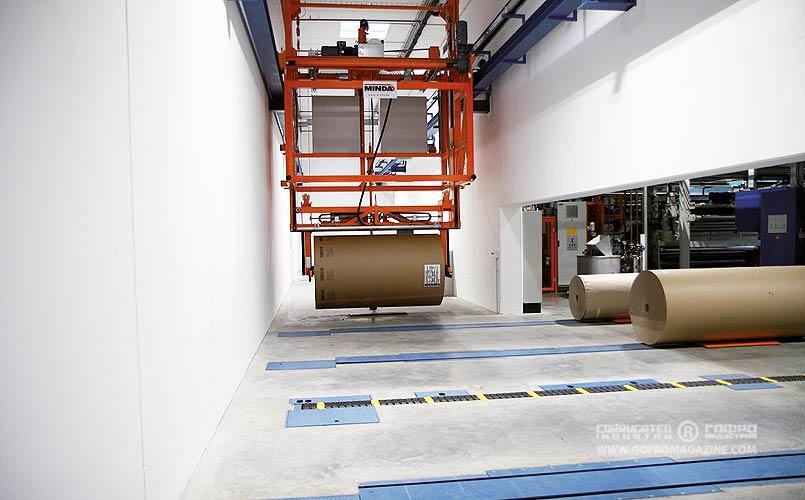

Для транспортировки рулонов в горизонтальном положении был разработан новый кран для бумажных рулонов, который используется для подачи рулонов на гофроагрегат или продольно-резательный станок.

Прочие компоненты, такие как поворотные круги в различном исполнении, подбираются для каждой конкретной ситуации.

Завершают ассортимент продукции следующие компоненты: весы для взвешивания рулонов в вертикальном и горизонтальном положении и система нанесения этикетки с помощью робота. Эта система обеспечивает нанесение этикетки по согласованию с высшим уровнем управления. Этикетки наклеиваются с помощью растворимого термоклея, который легко удаляется.

Автоматизация транспортировки бумажных рулонов

Заказчики получают гибкую автоматизированную систему. Система управления и визуализации Minda MoveIT представляет собой инструмент для связи автоматического процесса через интерфейсы с планированием производства.

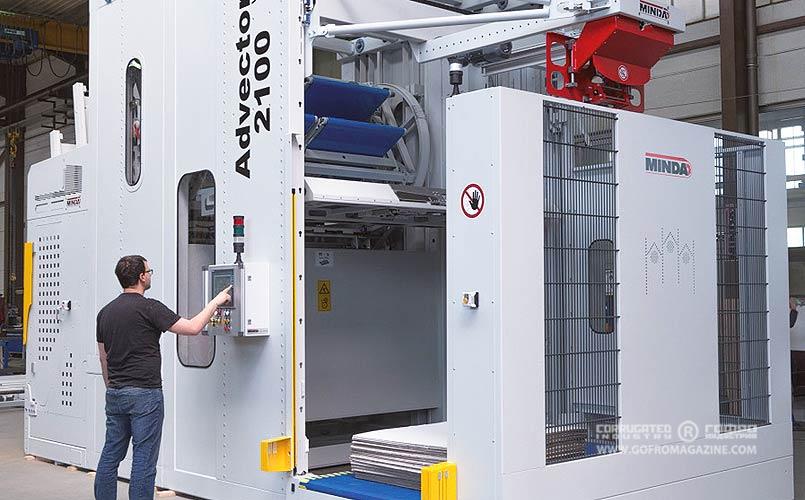

Префидер AdvectorVerto с поворотным устройством

Префидер Advector обеспечивает оптимальную подачу листов на печатные машины, инлайн-машины, ротационную и плоскую высечку на производстве упаковки.

Minda постоянно занимается усовершенствованием продукции и является единственным производителем, предлагающим боковую подачу штабелей, что очень востребовано при нехватке свободного места на производстве.

Современные линии переработки могут перерабатывать листы гофрокартона с двух сторон, поэтому Minda встроила в префидер поворотное устройство. AdvectorVerto предоставляет возможность при необходимости активировать поворотную функцию и осуществить подачу штабеля без поворота в виде бесконечного наслаивающегося потока.

Minda Industrieanlagen GmbH. Представительство в России, странах СНГ и Прибалтике ООО «Технопрофиль», тел. +7 (812) 495-95-09, e-mail: rudinskaya@technoprofil.ru,  http://www.karton.pro

Материал опубликован в номере за 03.2017
