Все под контролем

Как добиться успеха в условиях постоянно растущей конкуренции? Что нужно сделать для повышения эффективности работы производства? Как снизить производственные затраты и себестоимость выпускаемой продукции без ущерба качеству? Такие или подобные вопросы рано или поздно возникают у любого руководителя предприятия. Решать эти вопросы каждый пытается также по-своему. Один из вариантов решения – организация четкого учета и контроля производства и всех производственных процессов. Времена бумажных журналов и табличек в Microsoft Excel давно прошли. Прогресс не стоит на месте, и информационные технологии в области контроля и учета производства идут вперед, позитивно сказываясь на производительности предприятия и на уровне бренда в целом.

В тренде оптимизации

На рынке информационных технологий для промышленности давно сложилась ситуация, что принципиально новые подходы не появляются. Революционные решения, которые мы могли наблюдать в конце 90-х годов прошлого века, в настоящее время радуют крайне редко.

Вычислительная техника пока идет по пути уменьшения размеров и повышения производительности. Серьезных прорывов, связанных с появлением принципиально новых механизмов обработки информации, появлением новых процессоров, также не наблюдается. Зато существенно снизились цены на промышленные компьютеры и периферийное оборудование. Современный компьютер, который можно поставить в цех, не имеет вращающихся деталей и вентиляторов, соответственно – не издает шума, не загрязняется. Ему не страшны пыльные и влажные цеха, которые, несомненно, можно найти на любом предприятии, выпускающем гофропродукцию. Для справки: китайские производители научились производить промышленные компьютеры размером чуть больше стандартной флешки, однако с их помощью можно настроить точки учета даже в труднодоступных и неудобных местах цеха.

Что же касается программного обеспечения для контроля и учета, то можно с уверенностью сказать, что теперь на рынке нет однозначно плохих, недейственных  информационных систем. Каждая из них, разработанная в том числе и для управления и автоматизации производственных процессов, имеет свои сильные и слабые стороны.

Действительно, если рассмотреть все предложения, которые есть на рынке, то можно увидеть, что за каждым именем и брендом стоят реальные проекты на реальных предприятиях. У каждого проекта есть свои минусы, однако показателей повышения производительности все же больше.  Внедрение систем планирования и управления на промышленных предприятиях обладает множеством достоинств:

• снижение брака и отходов, увеличение производительности производственных процессов;
• снижение трудоемкости обработки производственной информации;
• увеличение прозрачности производственного учета;
• повышение достоверности данных и др.

О производственных системах MES, внедряемых на гофропредприятиях, мы уже писали (см.  «Системы управления производством (MES), «Гофроиндустрия», № 5, 2015 г.). В этой статье предлагаем обзор существующих на рынке систем управления производством  класса ERP и MES, разработанных специально для гофровиков.

CTI

На международном рынке упаковки CTI (Corrugated Technologies Inc.), основанная в 1981 г., была и остается поставщиком технологически передового программного обеспечения цепи поставок. Штаб-квартира компании находится в Сан-Диего (США). Соответственно, большинство продаж и внедрений компания имеет на территории США и Канады.

Для предприятий отрасли компания предлагает комплекс модулей для построения архитектуры системы класса MES на предприятии. Гибкий набор функции MES включает поддержку управления гофроагрегатами (прежде всего американского и европейского производства) с модулями, которые включают:

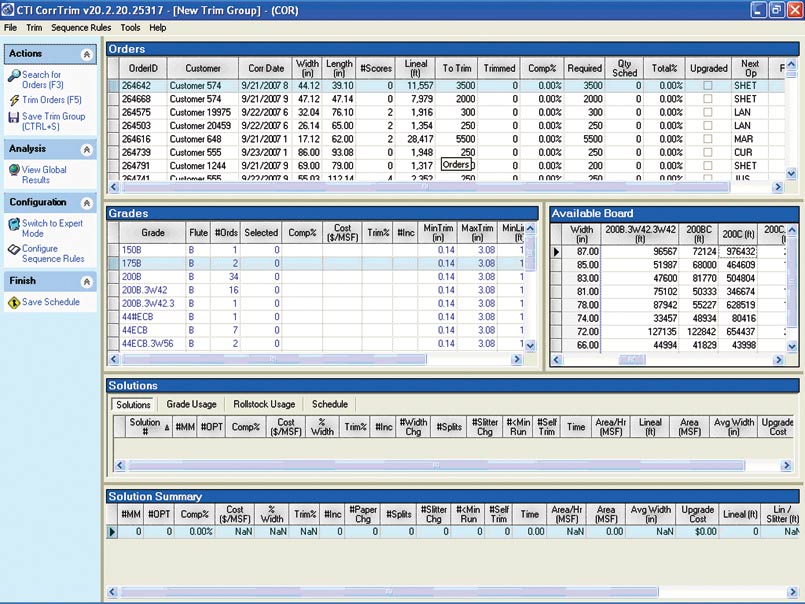

• CorrTrim – программный модуль для планирования работы гофроагрегатов и раскроя полотна (рис. 1);
• CorrLink – модуль сбора данных по работе гофроагрегата;
• CorrTrac – модуль отслеживания складских запасов ролевой продукции;
• CorrPlan – представляет собой механизм для интеллектуального планирования производственных заказов на основе диаграммы Гантта и позволяет моделировать ситуации «Что если?». Модуль может работать как отдельно, так и в составе с другими модулями.

Учитывая количество выполненных проектов, можно с некоторой уверенностью сказать, что продукты CTI являются одними из мировых лидеров информационных систем для гофроиндустрии (www.corrtech.com). Компания имеет представительства в Великобритании, Мексике, Новой Зеландии.  Что касается цены внедрения и владения, то, вероятно, это самая дорогостоящая система на текущий момент. В марте 2015 года было анонсировано начало внедрения американской системы планирования гофропроизводства CTI на ЗАО «Набережночелнинский картонно-бумажный комбинат им. С. П. Титова».

Opti-Corrugated

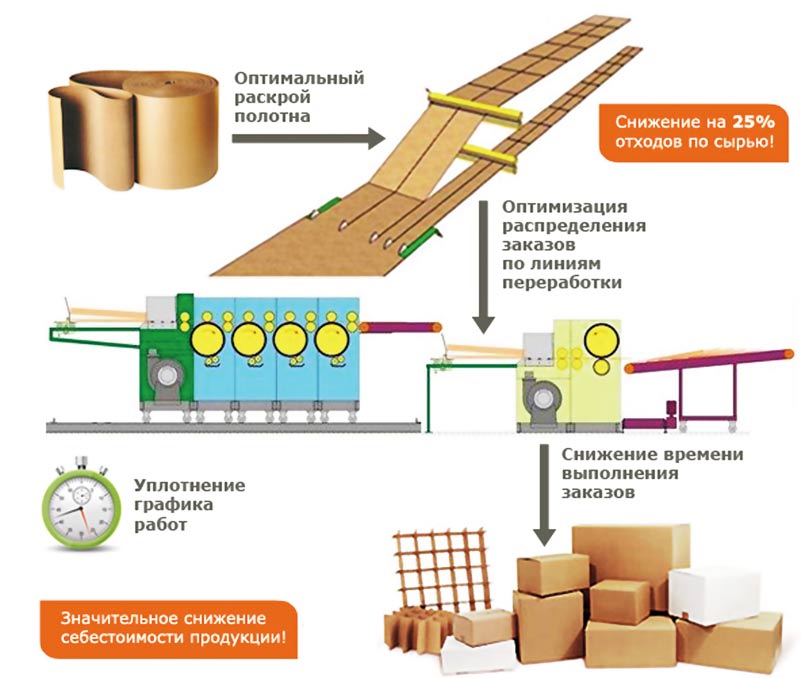

Начатый как научный проект по оптимизации производства гофролинии в 1988 г. на ОАО «Архангельский ЦБК», в настоящий момент российский программный продукт «Opti-Corrugated» представляет собой достаточно мощный инструмент для планирования и управления современным гофропроизводством. Текущая версия системы разработана с учетом требований стандартов ERP и MES-систем. Использование всех функций информационной системы позволяет охватить все производственные бизнес-процессы предприятия:

• управление продажами и взаиморасчетами с покупателями и поставщиками;
• учет технологических карт;
• долгосрочное и оперативное планирование производства;
• запуск и выполнение заказов;
• учет материальных ресурсов;
• отпуск готовой продукции.

Использование системы позволит организовать учет производственных заказов в единой информационной базе данных, учет выполнения производства и оптимально решить задачи планирования.

Математический аппарат, использованный при разработке механизмов планирования, имеет высокий научный уровень. При его разработке используются современные математические модели и методы решения оптимизационных задач, возникающих при планировании производственных процессов. Разработка ведется при Петрозаводском государственном университете.

Компания-разработчик предлагает  комплекс модулей для построения архитектуры MES-системы на предприятиях гофроотрасли.

Модуль планирования позволяет составить оптимальную «повестку дня» для нескольких гофроагрегатов одновременно, с учетом оптимального раскроя гофрополотна по многим критериям. В базовой поставке реализованы модули управления запасами и готовой продукцией с поддержкой штрих-кодов, мощный инструмент по подготовке производства и разработке технологических карт изделий. Система позволяет организовать интеграцию с гофроагрегатами и линиями переработки гофрокартона (рис. 2).

Кроме того, система может быть полезна также предприятиям, которые производят ролевую продукцию (картон и бумагу) для собственных нужд, поскольку наличие модулей для раскроев тамбуров бумаги и для интеграции с бумаго- и картоноделательными машинами позволяет организовать замкнутый цикл по учету и планированию всего производства.

Программные модули системы могут быть адаптированы под требования конкретных предприятий отрасли. Система может быть адаптирована со многими ERP и производственными системами: SAP R/3, 1С: Предприятие, MS Dinamics и др., оснащена русско- и англоязычным интерфейсом, адаптирована для носителей практически всех европейских языков.

Невысокая стоимость лицензий и внедрения, использование открытой и распространенной в России платформы, небольшой срок окупаемости проекта ставят Opti-Corrugated в один ряд с мировыми лидерами в производстве подобных систем. Достаточно большой функционал, наличие оптимизационных модулей и использование серьезного математического аппарата, учет отечественных особенностей производства, наличие WEB-интерфейса позволяют признать систему Opti-Corrugated одним из лучших решений для автоматизации гофропредприятий России и стран СНГ (www.opti-soft.ru). Среди пользователей системы – ООО «Павлово-Посадский гофрокомбинат», «Кубанская картонажная фабрика», «Кондровская бумажная фабрика» и др. Отдельные модули системы работают на ЗАО «Набережночелнинский картонно-бумажный комбинат им. С. П. Титова», ОАО «Киевский КБК».

OMP

Со времени основания в 1985 г. компания OM Partners пережила большой рост. Годовой объем продаж компании достигает 35 миллионов евро, число сотрудников, работающих в странах Европы и Северной Америке, – почти 300 человек.

Начав свой бизнес в качестве поставщика инструментов математического программирования, на данный момент компания OM Partners стала одним из важнейших участников на рынке систем планирования цепочек поставок. На сегодняшний день компания OM Partners сотрудничает с предприятиями Европы и США, работая с более чем 250 клиентами и осуществив около 500 внедрений. Штаб-квартира компании находится в Антверпене (Бельгия).

Одним из продуктов, созданных компанией, является система OMP Corrugated and Solid Board. Система разрабатывалась специально для автоматизации производственных процессов предприятий гофроиндустрии и является системой класса MES. Благодаря модулям интеграции с корпоративной информационной ERP-системой предприятия OPM позволяет полностью покрыть нижний слой автоматизации планирования и учета производственных процессов гофропредприятия (www.ompartners.com).

Планирование и управление производственными процессами организовано при помощи специализированных модулей:

• OMP Master Planner – модуль оперативного планирования производства с учетом нескольких производственных площадок;
• OMP Corrugator Optimizer – модуль оптимизации планирования работы гофроагрегатов с оптимизацией раскроя полотна;
• OMP Scheduler – модуль разработки графика производства для гофроагрегата и машин переработки.

Использование математического аппарата позволяет находить решение с минимальной итоговой стоимостью изготовления продукции с учетом ряда ограничений: технологических, организационных (объемы складских запасов).

На нижнем уровне OMP представлена модулями работы с гофроагрегатом (OMP Corrugator Station), связи с гофроагрегатом (OMP Corrugator Link), линиями переработки (Convertion Station, Convertion Link), с клеевыми кухнями, паллетайзерами и линиями переработки. Опционально доступны модули по контролю качества, персонализации, печати этикеток.

Достаточно высокая стоимость лицензий и владения системой не позволяют OMP получить широкое распространение на небольших фабриках. Большинство предприятий, использующие систему, – это крупные промышленные предприятия по выпуску гофропродукции. С учетом корпоративных стандартов в области информационных технологий система OMP в России используется на многих международных вертикально ориентированных компаниях, таких как Группа «ИЛИМ», Stora ENSO, Smurfit Kappa, International Paper, Mondi Packaging.

Kiwiplan

Американская компания Kiwiplan со штаб-квартирой в городе Цинцинатти была основана в 1985 г. Kiwiplan занимается разработкой и предоставляет специализированное программное обеспечение для предприятий гофроупаковки более чем 30 лет. Сегодня Kiwiplan (www.kiwiplan.com) является одним из крупнейших поставщиков программного обеспечения для гофроиндустрии по всему миру. Данная система предоставляет пользователям большой набор функций MES-систем (рис. 3):

• управление заказами;
• расчет стоимости и ценообразование;
• управление производством;
• автоматическое планирование производства;
• управление на уровне цеха;
• управление оснасткой и материалами;
• управление качеством;
• логистика и др.

На текущий момент система используется в 36 странах на более чем 600 предприятиях отрасли. Достаточно высокая стоимость лицензий и владения не позволяет получить широкое распространение в России и странах СНГ. Заявлено об использовании системы на предприятиях Stora Enso в Прибалтике.

NavPackaging

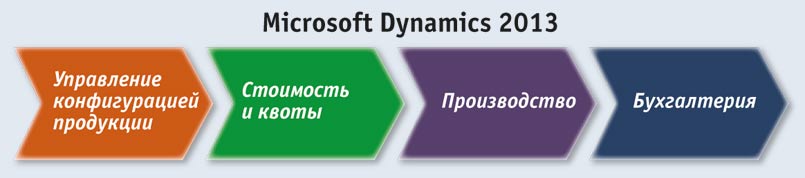

В 1984 г. несколько студентов Датского технического университета начали работу над решением для ведения бухгалтерской отчетности PC Plus. Программа позволяла управлять финансами, складом, расчетами с клиентами и поставщиками. Продукт обрел популярность в Дании и Норвегии и впоследствии получил название Navision. В 2002 г. корпорация Microsoft приобрела компанию Navision и выпустила Microsoft Business Solutions – Navision 3.60 – первую версию, разработанную в новом подразделении Microsoft Business Solutions. Удобная архитектура разработки приложения, трехзвенная клиент-серверная архитектура и веб-интерфейс позволили расширить популярность системы сначала в Европе, затем по всему миру. Изначально созданная как ERP-система, Navision предоставляет открытый код и возможность расширять функционал системы за счет отдельных модулей, разработанных в среде C/SIDE. Этим воспользовалась компания Western Computer из США и разработала специализированный модуль для предприятий гофроиндустрии NavPackaging. Система NavPackaging (http://www.navpackaging.com) представляет собой ERP-систему для промышленного предприятия, выпускающего продукцию из гофрированного картона (рис. 4). Дополнительно к модулям стандартной поставки Microsoft Dinamics Nav компания-разработчик предлагает следующие модули:

• управление конфигурацией продукции (Product Configuration);
• расчет стоимости продукции и ценообразования (Cost Estimating and Pricing);
• квоты продаж (Sales Quotation);
• производственное планирование (Manufacturing Scheduling);
• учет производства (Manufacturing Operations);
• финансовый контроль (Financial Control);
• интеграция с CAD системой ArtiosCAD.


NavPackaging не содержит многих функций, необходимых MES-системам. Так, система не позволяет планировать работу гофроагрегатов с учетом оптимального раскроя полотна, нет возможности интегрироваться на нижнем уровне с оборудованием и линиями переработки, отсутствуют модули контроля качества и диспетчеризации производства. Существует возможность интеграции с MES-системами, такими как CTI, Kiwiplan.

PcTopp – гарант оперативного планирования

Начатая в качестве дипломной работы система с 1974 г. выросла в один из самых известных в определенных кругах программный продукт для автоматизации производственных процессов гофропредприятий. Программный продукт PcTopp не является законченной MES-системой в понимании стандарта MES. Тем не менее, решение PcTopp обеспечивает функции оперативного планирования производства на гофроагрегатах, линиях переработки.

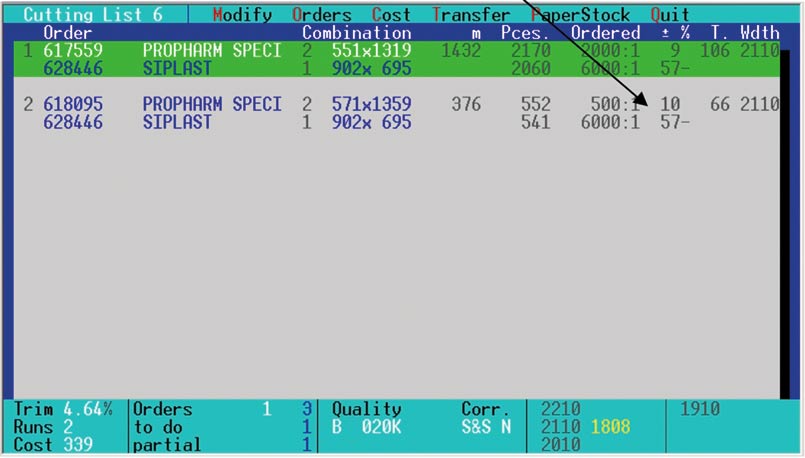

Комплексное планирование позволяет снижать запас на промежуточном складе, предотвращает простои из-за недостатка работы. Модуль оптимизации раскроя полотна позволяет обеспечивать постоянный и достаточно низкий процент потерь по кромке сырья. Рабочие места машинистов гофроагрегатов и линий переработки позволяют оперативно отслеживать работу оборудования и контролировать ход изготовления продукции. Пользователи наверняка будут несколько озадачены, работая в системе в режиме DOS: некоторые функции с более ранних версий системы не были модернизированы (рис. 5).

Поскольку PcTopp (www.pctopp.com) не имеет полного функционала, характерного для MES- и ERP- систем, то реализация многих функций потребует использования других информационных систем. Так, например, обязательными для реализации в других информационных системах будут функции по учету продаж, управления производственными заказами, спецификациями изделий, распределения складскими остатками сырья и готовой продукции. PcTopp может быть интегрирован с любой ERP- и MES-системой. В идеале новые производственные заказы должны создаваться в системах верхнего уровня и поступать оперативно в PcTopp. Обратно заказ будет выгружаться сразу после изготовления. Стандартные механизмы обмена позволяют настроить интеграцию со многими известными информационными системами: SAP R/3, RTS, Volume Software, 1С: Предприятие и др.

Приемлемая для большинства европейских компаний цена на лицензии и внедрение позволила расширить область применения системы на более чем 300 предприятиях в 40 странах: Smurfit Kappa, StoraEnso, DS Smith. В России PcTopp работает на ООО «Пермский картон» и ООО «Ремос-Альфа».

Epicor

Американская компания Epicor (ранее Platinum Software) – разработчик ERP-систем для предприятий малого и среднего бизнеса в сферах производства, оптовой и розничной торговли, индустрии гостиничного обслуживания и сервисных организаций. Штаб-квартира компании расположена в Остине, штат Техас. Созданная в 1984 г., в 2006 г. Epicor вошла в список 100 самых быстрорастущих компаний по версии журнала Fortune. Epicor® BVP – программный продукт ERP-класса для предприятий гофроиндустрии. По данным разработчика система используется на более чем 500 предприятиях во всем мире. Информационная система Epicor BVP (Business Vantage Point) позволяет управлять несколькими заводами и транснациональными компаниями. Программное обеспечение Epicor (http://www.epicor.com) предназначено:

• для повышения эффективности и востребованности у клиентов; предоставления полного контроля над ключевыми производственными процессами, оценкой;
• для управления заказами;
• оценки затрат работ;
• анализа рентабельности производства;
• управления запасами, поставками и продажами.

Следуя стандартам ERP-систем, продукт Epicor BVP по аналогии с системой NavPackaging представляет собой надстройку над классической ERP-системой Epicor. Для охвата всех производственных процессов предприятия потребуются дополнительные решения, предоставляющие функционал MES-систем.

Таким образом, учитывая специфику работы гофропредприятий, система Epicor BVP может автоматизировать на верхнем уровне производственные процессы, интегрируясь на нижнем уровне с другими MES-системами.

Система не содержит модулей по оптимизации планирования раскроев гофрополотна, работы гофроагрегатов и перерабатывающих линий. Ввиду того, что в ERP-системе не учтены особенности отечественного законодательства и работы, Epicor BVP не используется на российских предприятиях гофропроизводства в качестве ERP-систем. В основном система используется на предприятиях США и Канады.

Imaginera ERP

Американская компания Amtech (amtechsoftware.com) более 30 лет занимается разработкой и продвижением программной системы ERP-класса Imaginera. В набор функций системы включены базовые модули, характерные для ERP-систем: управление продажами, финансами, управление качеством продукции, управление поставками и логистикой, управление складами, документооборотом, управление производством. Опционально доступны модули управления качеством продукции, интеграции с CAD/CAM-системами (прежде всего компаний ESCO и Arden). Для реализации возможностей MES-системы используется модуль интеграции с такими MES-системами, как Kiwi и CTI. Особенности международного и прежде всего американского законодательства, реализованные в системе, вряд ли найдут применение на территории России, однако мы не можем обойти вниманием эту разработку.

Одной строкой

К далеко не полному списку MES и ERP систем, предлагаемых на рынке для предприятий, выпускающих продукцию из гофрокартона, можно также отнести:

• испанскую компанию Intellisys с MES-системой Intellisys Automation (intellisys-corrugated.com);
• немецкую компанию Winron, которая с 1971 г. разрабатывает программное обеспечение для промышленных предприятий и предлает MES-систему CPMS (Corrugated Packaging Management System) для предприятий гофроиндустрии (www.witron.de);
• ERP-систему FinSys индийских разработчиков из компании Finsys Infotech, которая также имеет адаптацию для предприятий гофропроизводства (www.finsys.co.in).
